3、風機應用

風機可廣泛應用于賓館、飯店、禮堂、影?。骸⒌叵率?、工礦企業、辦公樓等場所通風排煙，特別是需要低噪聲、大風量通風排煙。

4、風機配置

4.1標準配置
●葉輪；
●皮帶輪、皮帶；
●機殼（機殼、集流器、支架）；
●皮帶罩（僅A式）；
●電機；
●消聲型箱體；
●軸承（帶殼）；
●電機調節道軌；
●主軸；
●進出口法蘭。

4.2備選件及附件（訂貨時注明是否購買）
※減振設備；
※消聲器；
※過濾器；
※控制箱；
※對接法蘭；
※電機防雨罩（僅A式）。

5、加工工藝

5.1.風機葉輪、機殼為優質鍍鋅板，全部模具化生產，采用鉚接、咬接等手段，表面清潔平整，不存在焊接變形現象。

5.2.風機消聲型箱體采用框架，箱板拼裝設計、框架采用先進的金屬冷彎機組一次拉伸而成（也可根據用戶需要采用鋁合金型材），箱板為彩涂板，表面清潔美觀、耐腐蝕性強，內層為鍍鋅消聲微穿孔板，夾層超細玻璃棉，可進一步降低噪聲。產品可進行拆裝，現場安裝。

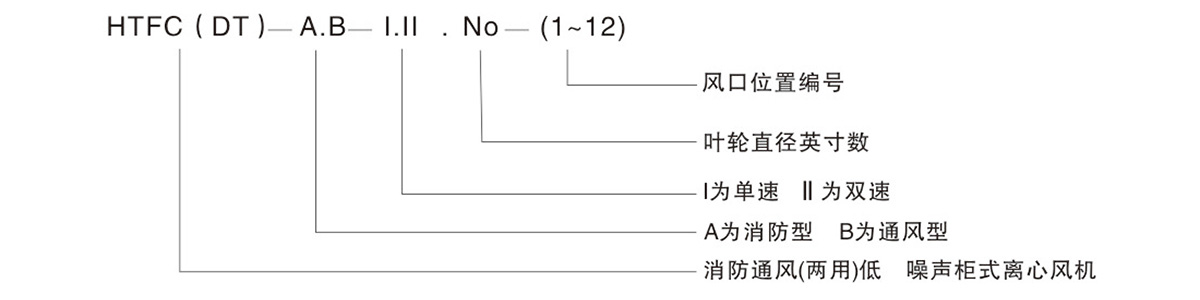

2、工作條件/風機型號說明

工作溫度：-20-+40℃（可連續運轉）；

耐高溫：100℃（可連續運轉20小時）；
300℃（可連續運轉60分鐘）；

濕度：小于90%；

介質條件：空氣；

工作電源：三相、380V/50Hz。

7、風口位置編號

7.1.HTFC-A型柜式離心風機風口位置編號

注：15寸以下A式電機上置，15寸以上A式電機側置，如15寸以上仍需電機上置，則需訂貨時注明.

7.2.HTFC-B型柜式離心風機風口位置編號

備注：本公司根據用戶不同要求，可制作以上風口位置以外的型式。

8、HTFC-A系列柜式離心風機外形尺寸表

HTFC-A系列柜式離心風機箱體及基礎尺寸

9、HTFC（DT）-A系列電機支架尺寸

10、風機使用、維護保養

1.風機安裝使用前的檢查

A.了解風機的規格、形式、進出風口位置及相應的安裝尺寸，配用電機的電力要求，

B.安裝前應認真檢查風葉及機殼有否因運輸而損壞變形，檢查螺檢是否堅固，否則應待修復后方可安裝使用。

C.排煙口與排煙風機應設聯鎖裝置，當任何一個排煙口開啟時，排煙風機即能自動啟動。

D.風機啟動前，首先要檢查風機及管通內有無妨礙轉動的物品；檢查電氣線路是否完好。

E.安裝后，定期檢查風機各部件，檢查軸承潤滑是否充足，以保證風機能隨時啟動，正常運作。

F.葉輪旋轉方向必須與風簡的箭頭標記一致。

2.風機常見故障分析

A.振動，產生的原因很多，可從下述幾個方面進行檢查：

a.因貯運變形使葉輪旋轉是磁擦外殼。此時會發出異常的聲音和劇烈的振動，原因是貯運過程中風機殼或葉輪部件發生變彩。

b.風機底腳螺檢未擰緊。

c.因葉輪受壓變形、聯接件松動，軸承損壞使葉輪動平衡撥壞。

B.電機發熱，則可能有下列原因之一造成：

a.電機軸承模壞。

b.電機軸與風機輪殼安裝的形位公差不符合技術要求。

c.電源電壓過低。

3.維護保養

風機最好至少一年進行一次定期檢修，檢查軸承，清除風機內部的灰塵、污垢。

1、概述

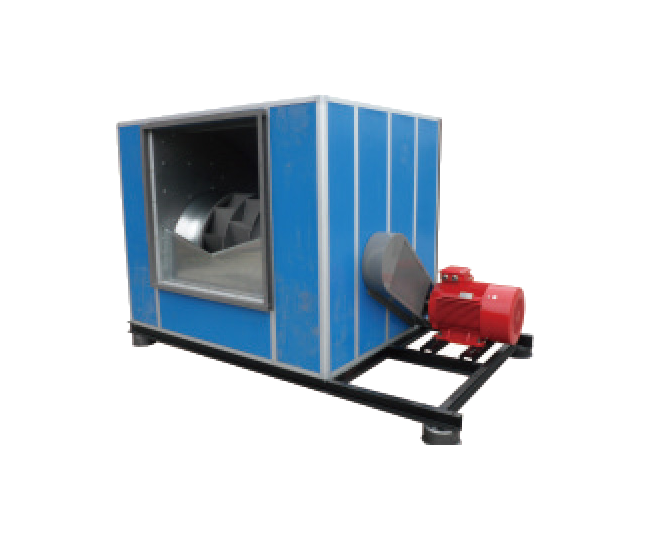

1.1.HTFC型柜式離心風機是一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同的安裝環境需要。根據消防與通風的要求不同分A型和B型兩種類型，A型電機裝在箱體外，用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在300℃高溫條件下連續運行60分鐘以上；B型電機裝在箱體內，用于通風換氣。

1.2.風機按機號分為9-40十三種規格系列風量范圍從1650～112600m3/h，全壓范圍從180~1200Pa。HTFC型柜式離心風機經不斷的改進和開發，現可分為Ⅰ、Ⅱ、Ⅲ、Ⅳ
四種類型，其中Ⅰ、Ⅲ型為單速型，Ⅱ、Ⅳ型為雙速，配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器，實現無級調速，建議調節頻率鎖定在25H2~50z。

1.3.為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdllBT4，適用于易燃、易爆氣體的場所。

1.4.為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱體加厚，以降低風機噪聲。

1.5.風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。
